2022年以來，各省市自治區圍繞著國家重大戰略部署和“十四五”規劃，紛紛加大穩增長政策實施力度，“適度超前”開展基礎設施投資。砂石骨料作為基建最重要且用量最大的原材料，諸多基礎建設、重大項目的落地，將為砂石行業的發展帶來新的動力。

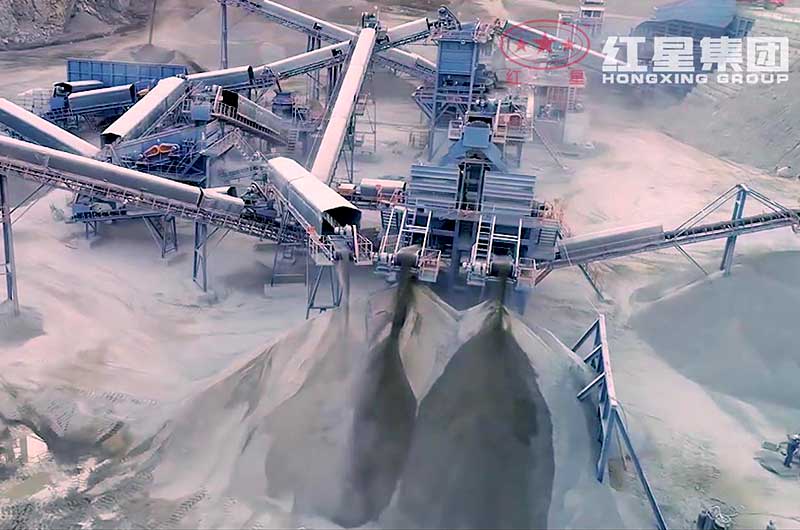

基建發展，砂石先行
我們都知道天然砂石骨料供不應求，只有寄希望于機制砂石骨料來緩解資源緊張，保供應保進度，但機制砂石骨料的生產離不開破碎機的加工處理，這是一個連鎖反應。關于市場上目前可選的碎石機規格型號及圖片，本文為您總結了經常用的幾款碎石設備，您可選購時參考。
碎石機規格型號表及圖片
砂石行業常常用到的碎石機類型有顎式破碎機、反擊式破碎機、圓錐破碎機、錘式破碎機、輥式破碎機、沖擊式破碎機、復合式破碎機等。
常用的大型碎石機類型
常用的小型碎石機類型
顎式破碎機型號表
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
反擊式破碎機型號表
| 型號 | 規格 （mm） |
進料口尺寸 （mm） |
最大進料粒度 （mm） |
處理能力 （t/h） |
電機功率 （kw） |
外形尺寸 （長×寬×高） （mm） |
| PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
| PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
| PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
| PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
| PF-1315 | Φ1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
| PF-1320 | Φ1300×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
| PF-1520 | Φ1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
| PF-1820 | Φ1800×2000 | 1260×2040 | 800 | 300-800 | 6P 630-710 | 4400×3866×4009 |
圓錐破碎機型號表
| 型號 | 腔型 | 破碎錐大端直徑（mm） | 給料口尺寸（mm） | 最大給料尺寸（mm） | 排料口調整范圍（mm） | 處理能力（t/h） | 電機功率（kw） | 主機重量（t） |
| HPM200 | C1 | 900 | 185 | 145 | 22 | 160~250 | 160 | 11 |
| C2 | 125 | 100 | 18 | 145~250 | ||||
| C3 | 95 | 75 | 14 | 120~250 | ||||
| F1 | 76 | 60 | 12 | 108~210 | ||||
| F2 | 54 | 45 | 10 | 81~210 | ||||
| HPM300 | C1 | 1100 | 235 | 190 | 26 | 230~445 | 220 | 20 |
| C2 | 211 | 170 | 20 | 200~445 | ||||
| C3 | 150 | 120 | 16 | 180~445 | ||||
| C4 | 107 | 85 | 14 | 160~220 | ||||
| F1 | 53 | 40 | 12 | 140~220 | ||||
| HPM400 | C1 | 1400 | 299 | 240 | 35 | 270~630 | 315 | 27 |
| C2 | 252 | 200 | 25 | 252~630 | ||||
| C3 | 198 | 160 | 25 | 243~630 | ||||
| C4 | 111 | 190 | 18 | 210~630 | ||||
| F1 | 92 | 75 | 15 | 162~370 | ||||
| F2 | 52 | 40 | 13 | 126~370 | ||||
| HPM500 | C1 | 1500 | 335 | 270 | 38 | 365~790 | 400 | 40 |
| C2 | 286 | 230 | 30 | 328~790 | ||||
| C3 | 204 | 165 | 22 | 280~790 | ||||
| C4 | 133 | 105 | 20 | 202~450 | ||||
| F1 | 95 | 75 | 16 | 175~450 | ||||
| F2 | 52 | 42 | 8 | 158~450 | ||||
| HPM650 | C1 | 328 | 262 | 30 | 386~790 | 500 | ||
| C2 | 279 | 225 | 25 | 348~790 | ||||
| C3 | 196 | 175 | 20 | 300~790 | ||||
| F1 | 106 | 85 | 13 | 280~530 | ||||
| F2 | 52 | 42 | 9 | 220~530 | ||||
| HPM800 | C1 | 2000 | 353 | 280 | 38 | 616~1100 | 630 | 70 |
| C2 | 297 | 240 | 38 | 522~1100 | ||||
| C3 | 267 | 214 | 25 | 495~1100 | ||||
| C4 | 219 | 175 | 22 | 380~1100 | ||||
| F1 | 155 | 125 | 20 | 328~730 | ||||
| F2 | 92 | 75 | 16 | 270~730 | ||||
注：產量根據不同物料，進料粒度等因素其結果將有所不同
錘式破碎機型號表
| 型號 | 轉子直徑×長度 (mm) | 進料口（長×寬）(mm) | 最佳進料粒度 (mm) | 處理能力(t/h) | 電機功率 (kw) | 外形尺寸 長×寬×高 (mm) |
| PCZ1308 | Φ1330×790 | 870×780 | ≤380 | 60-160 | 132 | 2880×2130×2390 |
| PCZ1410 | Φ1400×1000 | 1060×740 | ≤450 | 80-210 | 2×90(160) | 2830×2100×2485 |
| PCZ1610 | Φ1600×1000 | 1090×930 | ≤480 | 100-230 | 2×132 | 3370×2415×2750 |
| PCZ1612 | Φ1600×1200 | 1340×1140 | ≤500 | 120-350 | 2×160 | 3370×2613×2750 |
| PCZ1615 | Φ1600×1500 | 1570×1140 | ≤550 | 200-550 | 2×200 | 3370×2925×2750 |
| PCZ1716 | Φ1700×1600 | 1420×1200 | ≤600 | 400-850 | 2×250 | 3520×3000×3210 |
| PCZ1720 | Φ1700×2000 | 2030×1200 | ≤650 | 500-1000 | 2×400 | 3670×3390×3330 |
| PCZ1920 | Φ1900×2000 | 1980×1210 | ≤750 | 800-1500 | 2×500 | 4490×3910×3600 |
| PCZ2225 | Φ2200×2500 | 2530×1610 | ≤1000 | 1500-3000 | 1250 | 4890×5010×4560 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
以上是部分碎石機規格型號表，如果這里面沒有您需要的機型、產能，您可以點擊在線咨詢聯系廠家詳細了解其他碎石機設備！
1、價格貴的：圓錐碎石機、反擊式碎石機、沖擊式碎石機、重錘式碎石機、這幾種屬于比較大型的碎石設備，產量可達1000-3000t/h，當然進料口大，出料細、粒度好、整齊度高，是常見的碎石設備。
2、價格便宜的：對輥式碎石機、復合式碎石機、細碎機、雙級式碎石機屬于小型碎石設備，產量低、價格便宜，適用于中小型產量碎石生產線，但出料同樣可達到碎石標準要求，您可根據自身的情況選擇。
碎石機一套下來要多少錢
碎石機一套下來不僅要有碎石機，還要包含給料機、篩分、傳送等多種輔助工序，總體的成本投入主要是設備、場地、人工、原料、能耗等投入，如果問碎石機一套下來要多少錢？生產能力是非常大的影響因素，時產50噸和時產500噸的價格自然不一樣。
河北碎石廠
項目地點：河北廊坊
加工物料：石灰石
設計產量：1000t/h
投資成本：200多萬
具體配置方案：
| 設 備 | 型 號 | 數 量 |
|---|---|---|
| 顎式破碎機 | PE1500×1800 | 1臺 |
| 反擊式破碎機 | PF1520 | 2臺 |
| 振動給料機 | ZSW600×180 | 1臺 |
| 圓振動篩 | 2YK3072 | 4臺 |
在大型公路、水利、建筑等領域，一般根據石料的軟硬性、產量大小、進出料要求、作業方式、場地面積大小等具體配置生產線。
附帶：碎石規格型號“不同類型、用途不同”
在當前的石子粒徑標準中，對碎石的要求更嚴格，嚴格到每毫米，碎石粒徑通常在5-31.5mm之間，以下是標準的碎石粒徑對準表：
石子標準碎石粒徑：5-1石子代表5-10mm碎石
1-2石子代表10-20mm碎石
1-3石子代表16-31.5mm碎石
2-4石子代表二四分，國際標準為1/4-1/2英寸，表示10-15mm碎石
4-6石子代表四六分，國際標準為1/2-3/4英寸，表示15-20mm碎石
常用石子
不同行業不同用途對石子粒徑的要求：電廠變壓器專用天然鵝卵石：5-8cm、8-12cm
鵝卵石濾料系列：2-4mm、4-8mm、8-16mm、16-24mm、24-32mm
園林路面工程系列：1-3cm、3-5cm、5-8cm、8-16cm、16-25cm、25-40cm
水處理墊層系列：2-3cm、3-5cm、5-8cm、8-16cm、16-32cm
化工廠專用系列（黑色天然鵝卵石）規格：5-8cm、8-12cm
