在顎式破碎機的工作過程中，搖桿相當于一個二力桿，且擺動幅度很小。搖桿的作用方向影響著動鄂的受力狀態。因此在進行各軸承座上的載荷計算之前，首先確定搖桿的作用方向。

首先作出機構運動簡圖，作出雙腔顎式破碎機四桿機構的極位圖。由圖分析可知，當偏心軸的轉角在70-170度時，左破碎腔的有效破碎空間系數等于

1，即左腔完全破碎物料，左腔里的 碎力也在此范圍內出現，搖桿來回擺動兩次。為了使下文的載荷計算計算更具計算性，可假設當左腔內的 碎力出現時，搖桿正位于其擺動范圍的中間位置，即與X軸負方向的夾角為25.5度。由于搖桿擺動幅度很小，因此此假設對計算結果影響不大。

對動鄂及偏心軸進行受力分析時，通過對偏心軸的受力分析可知，偏心軸主要承受來自動鄂和兩端軸承的作用力。由雙腔顎式破碎機的結構知，動鄂時通過搖桿、搖桿軸及偏心軸與機架發生聯系的，因此破碎力通過這些聯接部件傳遞作用到機架上。

破碎力通過搖桿、搖桿軸和軸承作用到搖桿軸承座上。由偏心軸的受力分析可知，偏心軸軸承對偏心軸的作用力為fx和fy，那么偏心軸對軸承的作用力合理與fx、fy和合力f是作用力與反作用力，再根據軸承的受力平衡可得軸承對軸承座的作用力合力與f大小相同，方向相反，方向向右偏下12度。將該幾種轉化為沿軸承孔的徑向余弦分布載荷，基本量的方向為右偏下12度。

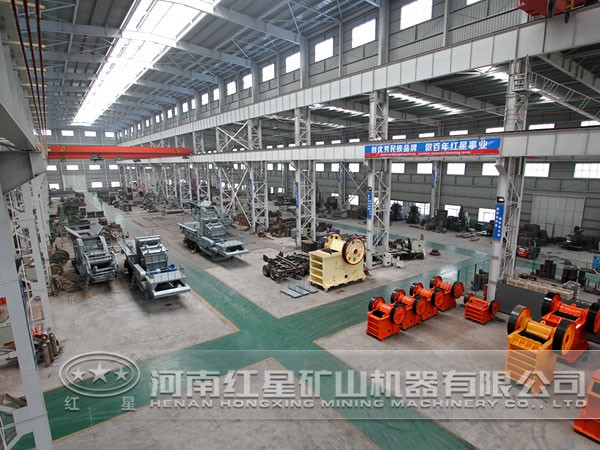

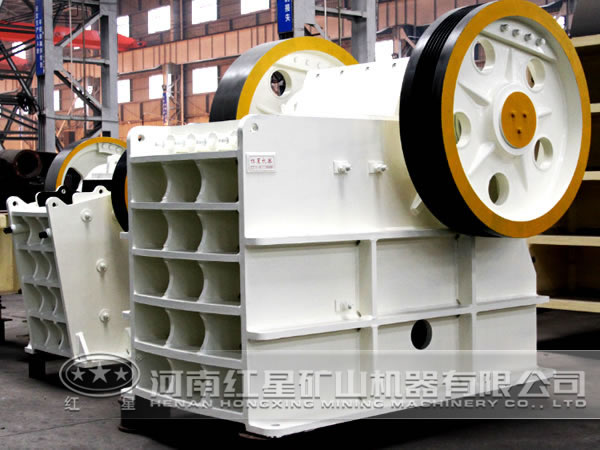

紅星機器是一家專業的獨立性大型廠家，生產有各種類型的顎式破碎機，比如移動顎式破碎機，移動碎煤機，品質好、性能優異，一般具有高能率、高質量、低故障、更環保、污染不多等特點，歡迎大家咨詢選購！選購電話：0371-67772626。
