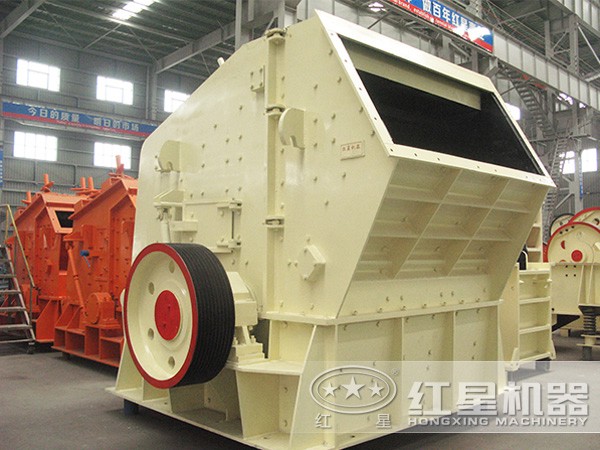

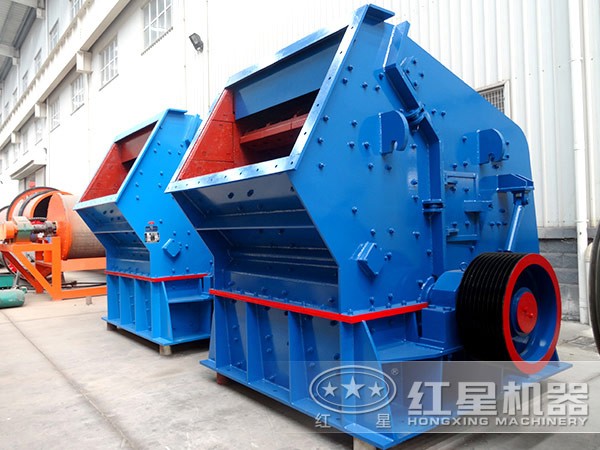

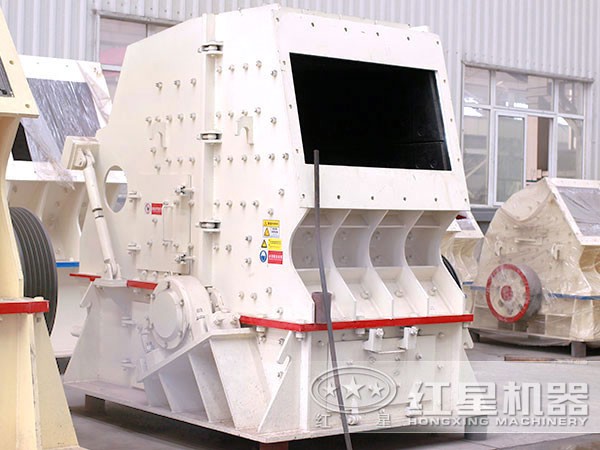

紅星新型反擊式破碎機簡介

反擊式破碎機因其整形效果好，是目前用于礦石二次破碎的理想設備，它是通過沖擊作用來破碎物料的，可廣泛用于破碎石灰石、水泥熟料、石膏和砂巖, 也可用于破碎粘土和礦渣。隨著工業的發展，傳統的反擊破碎機不管是從產量還是從性能上，已逐漸滿足不了企業的需求，因此，我公司研究出了新型反擊式破碎機。

紅星新型反擊式破碎機的結構

新型反擊式破碎機由機體（上機體、下機體、一、二兩個反擊板）、轉子體、傳動裝置、液壓裝置及更換板錘的專用工具等部分組成。下機體內設有均整板，轉子體上設置了可更換的打擊板錘。機體的上機體部分采用鋼板分片焊接、整體拼裝結構，整個上機體分成三大部分，中間部分與下機體用螺栓固聯，形成破碎機殼體的主要支撐部分。反擊板啟閉部分設計成液壓啟閉的鉸接結構。下機體同樣也采用分片焊接、整體拼裝結構，設置與轉子部分連接的平臺、液壓缸支座和供均整板調整的支撐滑座。

紅星新型反擊式破碎機改進方案

1、傳統機板錘易損，且換錘不方便。針對這一問題，我們采用超高錳鋼合金整體鑄造板錘，并將板錘的兩端設計成斜坡狀，使板錘的磨損呈現出比較均勻的態勢，使均整板與轉子回轉面的距離相對比較均勻，均整板能按需要進行調整，同時也提高了板錘的材料利用率。

2、傳統機反擊板的襯板易掉落。針對這一問題，我們對襯板的形式進行了重新設計， 在不改變連接方式的前提下，在襯板的背部增設了一條凸棱，在反擊板體上設置了一個凹槽， 利用襯板的凸棱來提高連接螺栓的抗剪能力，考慮到螺栓的失效形式主要是磨損，襯板螺栓沒有重復利用的可能性，因此螺栓與反擊板體采用點焊固聯，可有效防止螺栓的松動。

3、傳統機工作中會有過載或鐵質非破碎性物料進入。針對這一問題，我們新增液壓裝置。在反擊板和均整板均特別設置了液壓缸退讓裝置以及更換板錘的液壓抽錘裝置。液壓系統的工作原理分兩部分：一部分是反擊板檢修門開啟裝置和均整板調整間隙裝置，這部分的工作是在設備停機后，依靠手動來開啟和關閉，不參與整個工作過程。而另一部分則是參與整個工作過程的反擊板液壓懸掛裝置（此時的反擊板液壓懸掛裝置處于系統保壓狀態，當設備過載或鐵質非破碎性物料進入，液壓缸由于受到過大載荷而向后退縮，增大反擊板與轉子回轉面之間的間隙，降低設備載荷或使鐵質非破碎性物料及時排出破碎機，從而保護設備不受損害；過載過程結束后在液壓系統的作用下反擊板自動復位。

4、傳統機均整板的均整篦條易碎裂，針對這一問題，在新設計中我們改選用既耐磨又抗沖擊的材料，從而可有效防止均整篦條的碎裂，保護均整板部分不受損壞。

5、轉子體是我公司最近研制和開發的產品，轉子體的設計好壞直接關系到破碎機的效能，反擊式破碎機要求轉子體的轉動慣量大，同時要求轉子體有足夠強度和剛度，具有強抗沖擊的能力。我公司設計的轉子體是由分片鑄造、組合焊接而成，轉子的主要質量集中分布在轉子外圓周上，從而使轉子體能獲得較大的轉動慣量；轉子體與主軸采用無鍵連接方式，對軸的強度影響降到較低。轉子體外緣與輪轂之間用弧形加強筋整體相連，提高了轉子體的整體強度和抗沖擊能力，同時方便轉子體的鑄造制作。

紅星新型反擊式破碎機的性能

改造之后新機型在傳統機的基礎上做了優化和改進，取其精華，去其糟粕，具有轉子體剛性大、轉動慣量大、破碎比大、破碎效率高等特點，是 性價比很高的破碎設備，歡迎選購。選購熱線：0371-67772626。
