雙輥破碎機簡介

輥式破碎機有雙輥式和單輥式兩種基本類型。硅鹽工業中，雙輥破碎機主要用來破碎石灰石、硬質粘土、煤塊、泥灰巖、白堊、頁巖、砂巖、磚塊，礦渣和熟料等，往往用作第二或第三級的破碎機械。

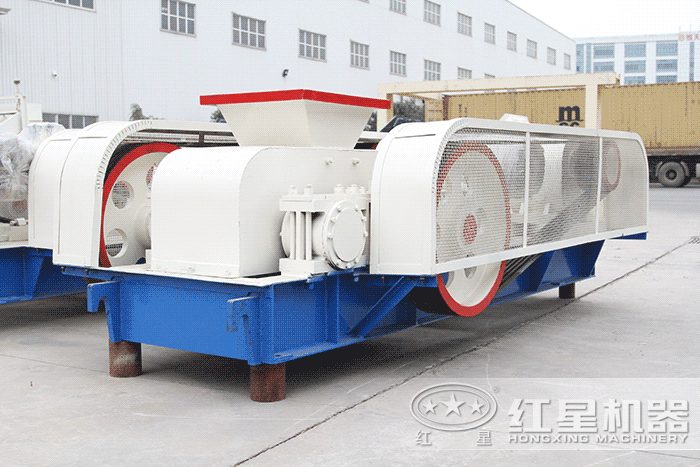

雙輥破碎機實拍

雙輥破碎機的優點

1、結構筒單，機體不高，緊湊輕便，造價低廉，工作可靠，調整粉碎度方便，能粉碎粘濕物料。

2、輥輪采用光滑表面，對物料達到更好的多磨少碎，使出料成品更好。

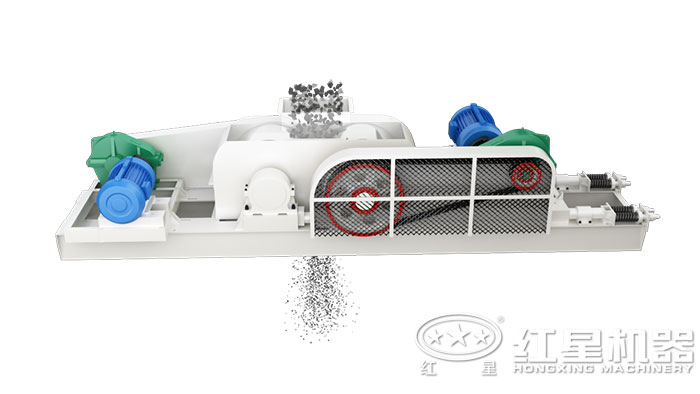

對輥破碎機加工物料演示，可用于制沙作業

雙輥破碎機的規格

用輥子直徑和長度D×L mm來表示，如：2PGC-610×400 、PGG-400×250 。

因輥子表面磨損得不均勻，所以輥子的長度L應小于輥子直徑D，一般取 L=(0.3～0.7)D。

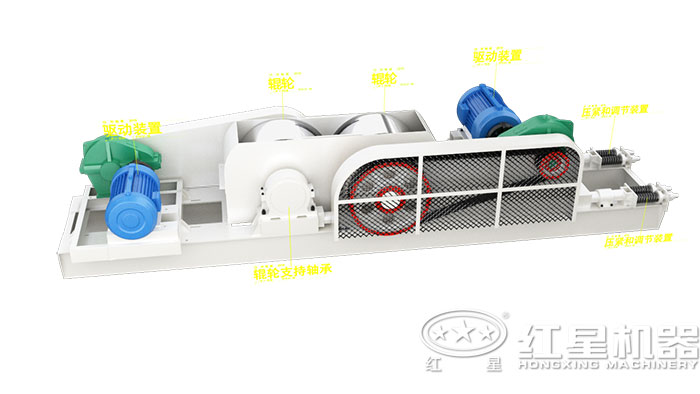

雙輥破碎機內部輥輪細節

雙輥破碎機輥子的工作表面

輥子的工作表面根據使用要求分三類：光面、槽面或齒面。

1、光面輥子

主要以擠壓方式粉碎物料，適于破碎中硬或堅硬的物料；兩輥子的轉速不一致，對物料還兼施磨剝作用；宜用于粘土及塑性物料的細碎，產品粒度小且均勻。

2、齒面輥子

破碎物料時，施于擠壓和劈裂作用；適于破碎具有片狀節理的軟質和低硬度的脆性物料，如煤、干粘土、頁巖等，破碎產品粒度也比較均勻。

3、槽型輥子

帶有溝紋的槽型輥子，破碎物料時，施于擠壓和剪切作用；適于強度不大的脆性或粘濕性物料的破碎，產品粒度均勻；槽面輥子可幫助料塊的扯入，當需要取得較大的破碎比時，宜采用槽面輥子。

雙輥破碎機工作參數的確定

1、鉗角

物料與兩輥子接觸點的切線夾角α稱為輥式破碎機的鉗角。鉗角應小于或等于物料與輥子之間的摩擦角的兩倍。

干硬物料（石灰石、砂巖等）在金屬表面上的摩擦系數f=0.3，濕軟物料(粘土等)f=0.45。與此相應的 角分別為33°20’和48°40’。實際上采用的鉗角要小些。

2、物料尺寸d與輥子直徑D的關系

光面輥子直徑要比物料尺寸大9～22倍 。不可用作物料的粗碎。

槽面輥子直徑與物料尺寸之比為10—12。

齒面輥子直徑與物料尺寸之比為2—6。

3、輥子轉速

輥子的合理轉速一般通過實驗確定：光面輥子取上限值，槽面和齒面輥子則取下限值。硬質物料取3～6 m/s，軟質物料取6～7 m/s。

作者：孫園園 發布時間：2014-07-10 10:07:12 更新時間：2022-05-16 15:16:26
